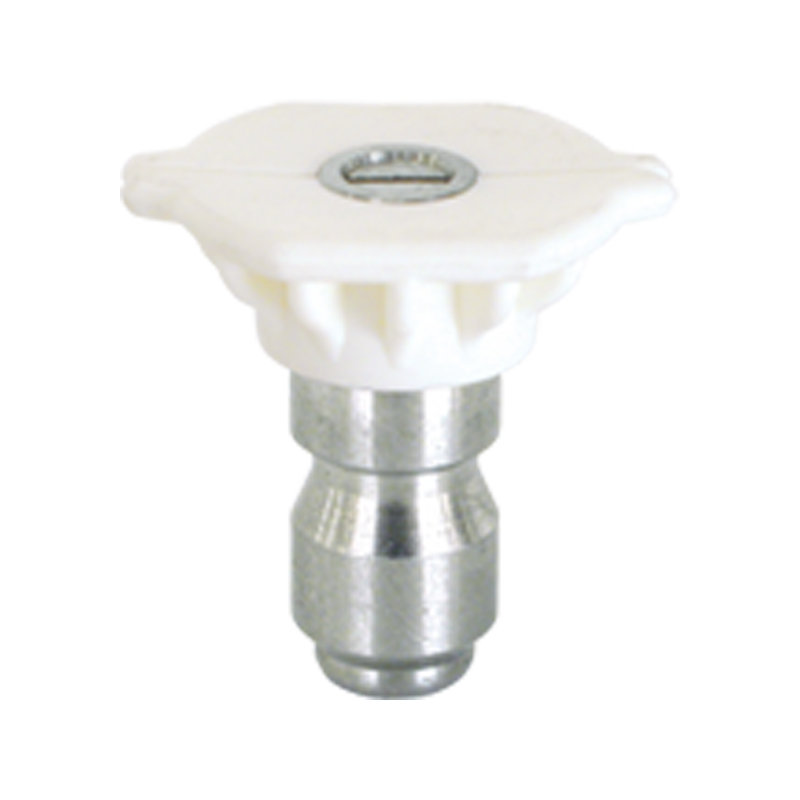

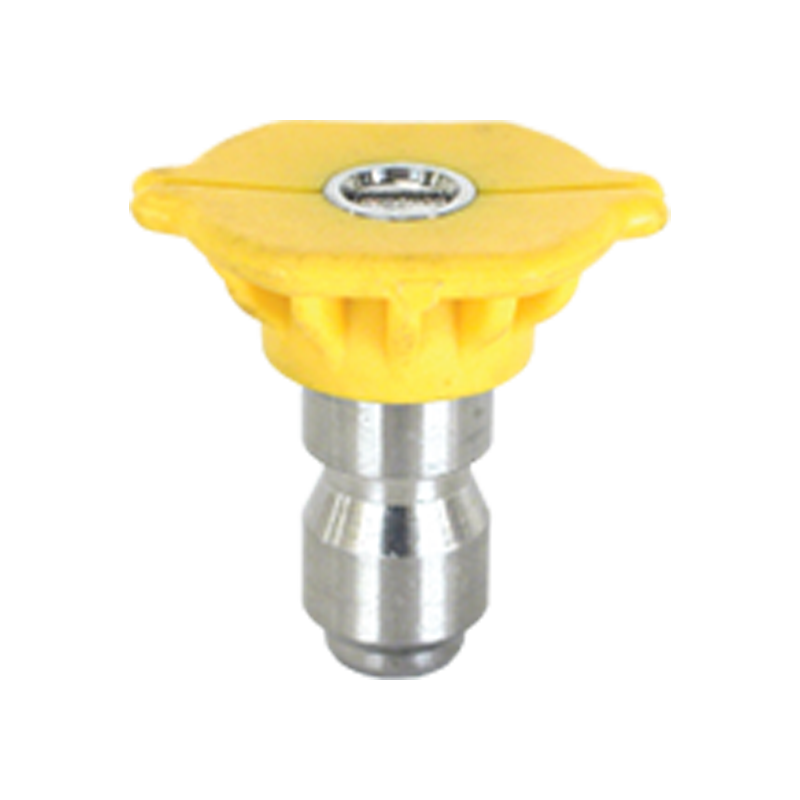

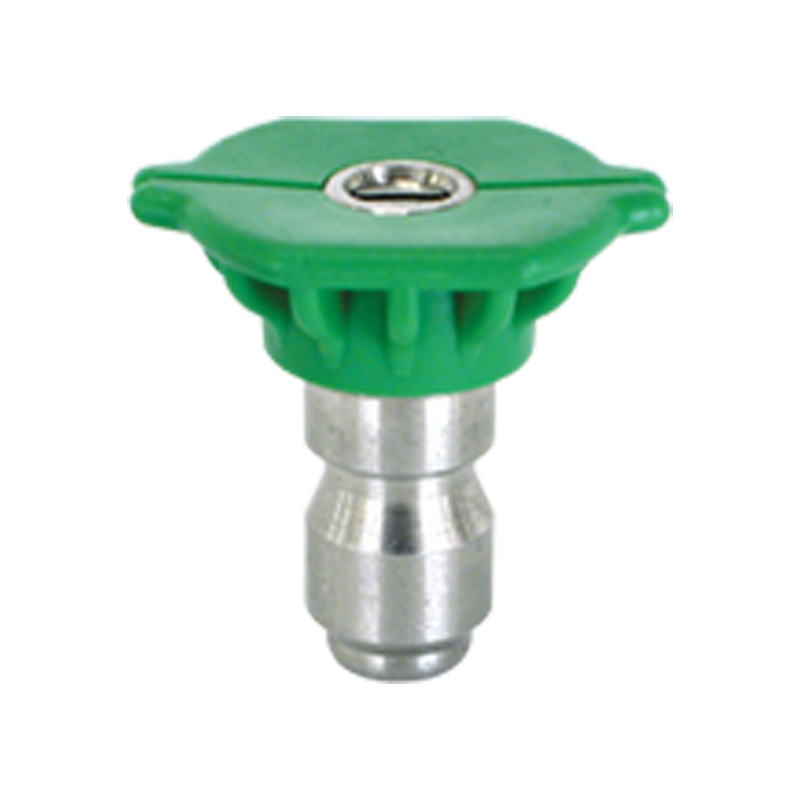

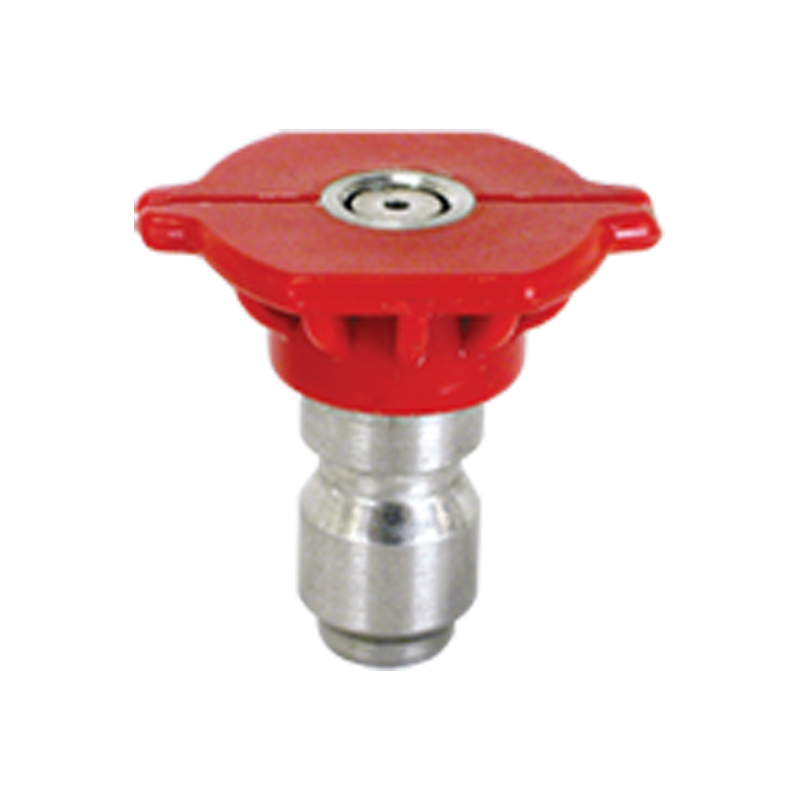

Q.C. Boquilla

En la limpieza industrial moderna, la pulverización agrícola, la belleza automotriz y los sistemas de alta presión, el Q.C. La boquilla de pulverización se adopta cada vez más, y con sus ventajas de reemplazo eficiente, sellado confiable y una fuerte adaptabilidad, se ha convertido en un componente clave en el sistema de conexión del equipo. Como fabricante especializado en la producción de pistolas de pulverización, boquillas, juntas rápidas y accesorios de limpieza, Ningbo Yinzhou Baige Machinery Manufacturing Co., Ltd. ha acumulado una experiencia de I + D profunda y la práctica de mercado en la estructura articular rápida y la tecnología de sello de Q.C. boquillas , y proporciona un conjunto completo de soluciones estables y confiables.
Estructura de conexión rápida: conexión eficiente, reemplazo rápido
La razón principal por la que el Q.C. La boquilla de pulverización es que adopta un sistema de conexión rápida estandarizada, que generalmente incluye dos partes: enchufe masculino y acoplamiento femenino, que se usan ampliamente en pistolas de pulverización de alta presión, equipos de limpieza y sistemas de pulverización.
La mayoría de las estructuras de conexión rápida adoptadas por la maquinaria de Yinzhou Baige se basan en estructuras de conexión rápida de bloqueo de bolas (tipo de bloqueo de bola) o con la conexión). La estructura se bloquea automáticamente cuando se inserta, y las bolas de acero inoxidable cargadas de resorte se meten en el surco del anillo, logrando así una conexión rápida y segura entre la boquilla y la pistola de pulverización. En comparación con las conexiones roscadas tradicionales, esta estructura puede reducir en gran medida el tiempo de reemplazo y mejorar la eficiencia operativa. Es especialmente adecuado para escenarios de uso frecuentes donde se cambia el ángulo de la boquilla, la velocidad de flujo o la forma de pulverización.
En el kit del sistema de limpieza de alta presión de Yinzhou Baige Machinery, el Q.C. La boquilla de pulverización se puede instalar y desmontar en segundos. No solo es fácil de operar, sino que también se puede mantener sin usar herramientas, mejorando en gran medida la flexibilidad y la seguridad del sistema.
Protección de sellado: protección múltiple, sin fuga
Otro indicador técnico clave de una boquilla de conexión rápida es su rendimiento de sellado. En los sistemas de fluidos de alta velocidad, las piezas de conexión de la boquilla a menudo enfrentan desafíos como el impacto de alta presión, las fluctuaciones de presión y la corrosión química. Por lo tanto, cómo garantizar los sellos duraderos mientras se mantiene la conveniencia de la conexión rápida es un criterio importante para medir la calidad del producto.
En términos de diseño de estructura de sellos, la maquinaria de Yinzhou Baige adopta una estrategia de sellado de múltiples capas:
1. Anillo de sellado de alto rendimiento (junta tórica)
Cada Q.C. La interfaz de la boquilla de pulverización está equipada con juntas tóricas de alta presión y corrosión. Los materiales comunes incluyen caucho de nitrilo (NBR), fluoro-ruber (Viton) o politetrafluoroetileno (PTFE). Los materiales se pueden personalizar de acuerdo con los medios de aplicación (como agua, ácido, álcali y agente de espuma) para garantizar que el sellado y la estabilidad se mantengan a diferentes temperaturas y medios.
2. Control de tolerancia de mecanizado de precisión
La maquinaria de Yinzhou Baige tiene más de 50 conjuntos de equipos de procesamiento, incluidas las máquinas herramientas CNC y los molinillos de precisión, lo que garantiza que cada par de juntas rápidas alcance ± 0.01 mm en tolerancia al apareamiento. El acabado de la superficie de contacto de sellado alcanza RA0.4, evitando efectivamente los puntos de fuga microscópicos.
3. Diseño de ranura contra la rotación
Para evitar el aflojamiento causado por la rotación bajo choque de alta presión, algunos modelos de Q.C. Las boquillas de pulverización de la maquinaria de yinzhou baige adoptan una estructura de ranura antirrotativa, que mejora la estabilidad de la conexión a través de los límites mecánicos y mejora la vida útil.
4. Prueba de estrés dinámico
Todos los productos de fábrica deben pasar pruebas dinámicas de presión de agua y pruebas estrechas de aire bajo el sistema de control de calidad de maquinaria de Yinzhou Baige (con certificación ISO 9001: 2015) para garantizar que no hay fugas dentro del rango de presión nominal. Algunos productos personalizados también se someten a pruebas de fatiga de presión de pulso para simular las condiciones de impacto durante el uso a largo plazo.

Causas e influencias del desgaste de la boquilla y la desviación de flujo
Durante el uso, los orificios de pulverización de la boquilla y la cavidad interna se desgastarán gradualmente debido a las impurezas en el líquido, la pulverización de alta presión y la corrosión química, lo que resulta en la deformación de los orificios de pulverización, ángulos de pulverización más grandes o un aumento anormal en el flujo. Esta situación no solo reduce la calidad del aerosol y afecta el efecto de cobertura de pulverización, sino que también puede causar presión de equipo inestable y desperdicio de energía.
Especialmente en el reemplazo de alta frecuencia y las duras condiciones de trabajo, el desgaste es más obvio. Si no se llevan a cabo una inspección y mantenimiento oportunos, afectará directamente la eficiencia de producción y los costos operativos.
El método de detección rápida recomendado por Yinzhou Baige Machinery
1. Detección visual y de tamaño
Inspección visual: revise los orificios de las boquilla de la boquilla en busca de signos obvios de desgaste, grietas o obstruyas a través de una lupa o microscopio. Si el borde del orificio de aerosol no es liso, grietas o deformación, debe reemplazarse.
Medición de la dimensión: use un instrumento de medición de diámetro de precisión o una máquina de medición de tres coordenadas para medir el diámetro y la forma del orificio de la boquilla para determinar si excede el rango de tolerancia al diseño. La precisión del procesamiento de la boquilla de Yinzhou Baige Machinery es tan alta como ± 0.01 mm, y cualquier exceso significativo puede conducir a la desviación del flujo.
2. Pruebas de tráfico
Medición estándar del medidor de flujo: conecte la boquilla al dispositivo de prueba de flujo, mida el flujo real a presión estándar y compare con la curva de flujo estándar del producto. Cuando el caudal aumenta o disminuye en más del 5%-10%, indica que la boquilla puede usarse o bloquearse.
Método de comparación rápida: prepare boquillas estándar de nuevos productos, use el mismo entorno de presión para probar y comparar simultáneamente, y determine rápidamente si la velocidad de flujo es anormal.
3. Ángulo de pulverización y detección de distribución
Medidor de ángulo de pulverización: use un probador de ángulo de pulverización para detectar si el ancho de pulverización y el ángulo han cambiado. Los orificios de pulverización a menudo causan ángulos de ensanchamiento o desigual, que afectan el área de cobertura.
Detección de uniformidad: la uniformidad se analiza recolectando el peso o la densidad de las gotas de pulverización. Si la desviación es demasiado grande, el estado de la boquilla es anormal.
4. Monitoreo del cambio de presión
Monitoreo de presión en tiempo real: en condiciones de trabajo reales, monitoree la diferencia de presión entre el Q.C. Boquilla de pulverización antes y después. Las fluctuaciones de presión anormales o la reducción significativa de la presión pueden causar una tasa de flujo anormal debido al desgaste del orificio de pulverización.
Yinzhou Baige Machinery ofrece a los clientes una variedad de sensores de presión y accesorios de medidor de presión para respaldar el monitoreo del sistema en tiempo real.
Equipo de soporte técnico y de prueba profesional de Yinzhou Baige Machinery
Yinzhou Baige Machinery tiene una planta de producción moderna de 5,000 metros cuadrados, equipado con más de 50 equipos de procesamiento avanzado e instrumentos de prueba completos, asegurando la alta precisión y estabilidad de cada uno Q.C. boquilla producto. Al mismo tiempo, la compañía ha establecido un equipo dedicado de ingenieros para desarrollar continuamente tecnologías de inspección y mantenimiento de boquillas y proporcionar soluciones personalizadas.
La compañía ha introducido medidor de flujo de alta precisión, probador de ángulo de pulverización e instrumento de medición de tres coordenadas para ayudar a los clientes a lograr una detección precisa de las boquillas. Además, la maquinaria de Yinzhou Baige también ha desarrollado un apoyo de herramientas de detección rápida y orientación de procesos para facilitar a los técnicos en el sitio para identificar rápidamente el desgaste de las boquillas y las anormalidades de flujo.
Sugerencias de mantenimiento e inspecciones regulares
Yinzhou Baige Machinery recomienda que los clientes establezcan ciclos de uso y detección de boquillas de acuerdo con las condiciones de trabajo reales. Recomendado:
Inspección visual diaria: inspección rápida de la apariencia de la boquilla en cada cambio para eliminar el daño obvio.
Tasa de flujo mensual y prueba de ángulo de pulverización: use equipos de prueba profesionales para garantizar un Q.C. estable Rendimiento de la boquilla de pulverización.
Gestión del ciclo de reemplazo: cambie la boquilla en el tiempo cuando la desviación del caudal supera el 10% o los cambios en el ángulo de pulverización que exceden el rango de diseño para evitar afectar el rendimiento general del equipo.
